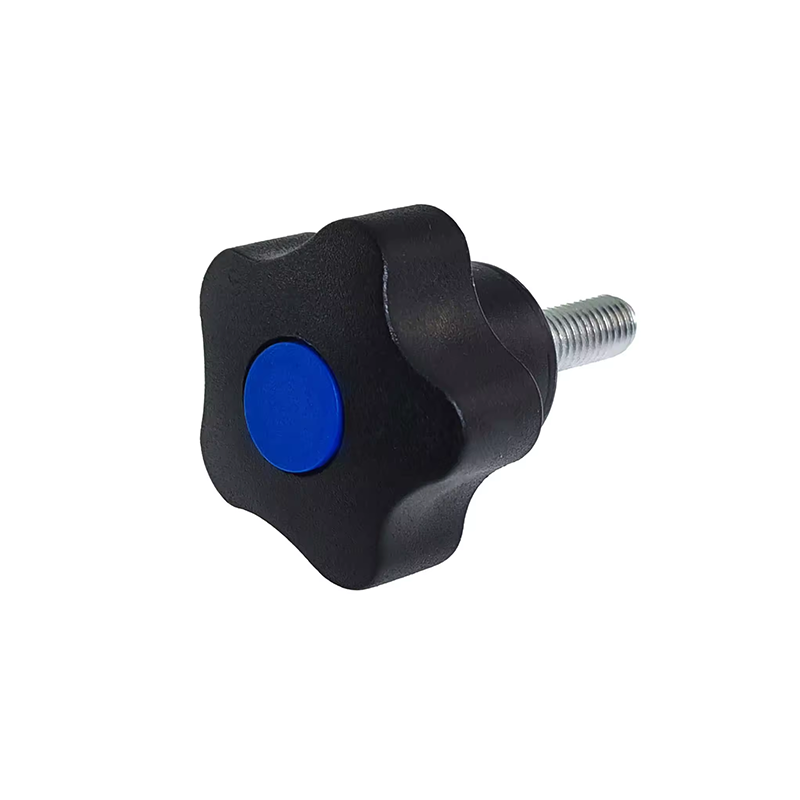

尼龍五星把手是一種常見的機械操作部件，其設計融合了材料特性、人體工程學、力學原理及功能實用性等多方面考量，以下從多個維度解析其設計原理：
一、材料選擇原理：尼龍的特性適配
尼龍（聚酰胺，PA）作為主體材料，其特性直接影響設計方向：
力學性能：
高強度與韌性，可承受頻繁旋轉或握持時的扭矩與壓力，不易斷裂。
耐磨損性好，適合長期操作場景（如工業設備調節）。
物理特性：
低密度（重量輕），便于安裝和操作，減少設備負載。
耐化學腐蝕（抗油、水、一般溶劑），適用于多種工況環境。
加工特性：
易注塑成型，可實現復雜的五星造型（如棱角、中空結構），降低生產成本。
表面可設計防滑紋理（如凸點、凹槽），增強握持摩擦力。
二、結構設計原理：五星造型的功能邏輯
1. 幾何形態的力學優化
五星放射狀結構：
五個 “星臂” 均勻分布，形成對稱力臂，操作時扭矩分布均衡，避免單點受力過大。
臂長與角度（通常夾角 72°）經過計算，確保手部施力時力矩最大化，省力且高效。
中心軸孔設計：
內孔多為圓形、方形或鍵槽形，與設備軸桿精準配合（過盈配合或間隙配合），防止打滑或松動。
孔深與軸徑匹配，保證連接強度，同時避免干涉其他部件。
2. 人體工程學考量
握持舒適度：
星臂截面多為弧形或橢圓形，貼合手指曲線，減少長時間操作的疲勞感。
臂寬與厚度根據成人手掌尺寸設計（常見寬度 20-40mm，厚度 10-20mm），避免過細硌手或過粗難握。
操作便捷性：
五星造型提供多個施力點，用戶可從任意方向抓握或旋轉，適應不同操作角度（如正轉、反轉、側握）。
部分設計在星臂末端增加凸緣或防滑紋，進一步提升摩擦力，防止打滑（如潮濕環境）。
3. 功能拓展設計
中空結構：
部分五星把手內部中空，可容納彈簧、螺釘?shù)扰浼瑢?shí)現 “按壓式鎖定” 或 “旋轉調節” 功能（如機床工作臺調節）。
可拆卸組件：
星臂與中心軸可分離設計，便于維修更換，或適配不同軸徑的設備。
三、力學傳遞與負載原理
扭矩傳遞效率：
把手旋轉時，力通過星臂傳遞至中心軸，再傳導至設備部件（如閥門、螺桿）。星臂的剛性與連接緊密度決定傳遞效率，設計時需避免形變導致的動力損耗。
負載承受能力：
根據使用場景計算最大負載（如調節力、沖擊力），尼龍材料的屈服強度（通常 40-80MPa）需大于實際負載，確保長期使用不變形。
部分重載場景會在尼龍中加入玻纖增強（如 PA+30% GF），提升強度與剛性。
四、環境適應性設計
耐溫性：
普通尼龍耐溫約 80-120℃，若需高溫環境（如工業爐設備），可選用耐高溫尼龍（如 PA6T、PA9T）或表面涂層處理。
抗老化設計：
加入抗紫外線（UV）添加劑或色母粒（如黑色尼龍），減少光照導致的材料降解，延長戶外使用年限。
防靜電處理：
電子設備場景中，通過添加導電填料（如碳纖、金屬粉末）使尼龍具備抗靜電性能，避免靜電干擾。
五、安裝與適配原理
連接方式：
螺紋連接：中心孔帶內螺紋，直接旋入螺桿（如家具調節腳）。
卡扣連接：孔內設計彈性卡環，快速扣合在軸桿上，便于拆裝。
鍵槽配合：孔內加工鍵槽，與軸上鍵銷固定，防止周向滑動（如機械傳動裝置）。
防松設計：
孔內加防滑齒紋、彈性墊圈或膠水，防止振動環境下把手松動脫落。
六、設計案例與應用場景
應用場景    設計重點    典型結構特點
機床操作臺調節    高強度、防滑、精準扭矩傳遞    星臂較粗，表面滾花防滑
醫療設備旋鈕    輕量化、易清潔、抗菌性    光滑曲面，材料添加抗菌劑
家具高度調節    安裝便捷、耐磨損    螺紋孔設計，星臂末端加厚
化工閥門控制    耐腐蝕性、抗老化    選用耐酸堿尼龍（如 PA66）
總結
尼龍五星把手的設計核心是 “材料 - 結構 - 功能” 的協同：利用尼龍的綜合性能，通過五星造型優化力學傳遞與人體操作體驗，同時針對不同場景強化環境適應性與安裝適配性。其設計原理不僅滿足基礎操作需求，更體現了工業產品中 “實用與人性化” 的平衡。
